Czym wyróżnia się łożysko walcowe? W jakich wykonaniach dostępne są na rynku łożyska walcowe? Gdzie wykorzystuje się łożyska walcowe? Szczegółowe informacje na temat łożysk walcowych znajdziesz w dzisiejszym artykule. Już teraz zapraszamy do szybkiego zapoznania się z niniejszą treścią.
Biorąc pod uwagę kształt elementów tocznych, wyróżnia się łożyska kulkowe i łożyska wałeczkowe. O ile łożyska kulkowe między sobą różnią się konstrukcją i możliwościami, o tyle w rozwiązania z grupy wałeczkowej poza konstrukcją mają także nieco inne elementy toczne. Według tego kryterium wyróżnia się łożyska walcowe, baryłkowe, stożkowe oraz igiełkowe. W poniższym wpisie omawiamy kwestię związaną z łożyskami walcowymi. Czym są i gdzie się je montuje? Szczegóły omawiamy poniżej.

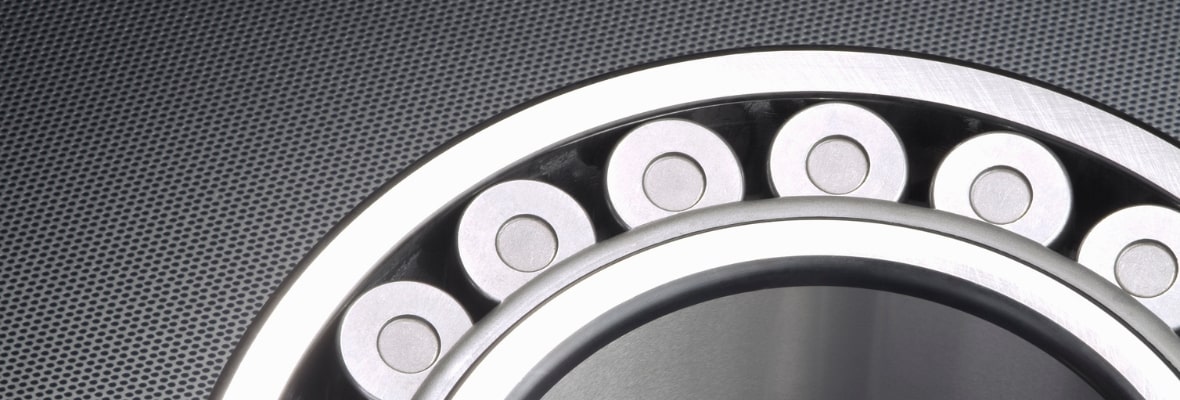

Czym jest łożysko walcowe i gdzie znajdzie zastosowanie? Otóż łożyska walcowe to łożyska toczne wałeczkowe składające się z pierścieni, koszyka i elementów tocznych w kształcie walca. W porównaniu z łożyskami kulkowymi walcowe rozwiązania przejmują dużo większe obciążenia. Dodatkowo wyróżniają się optymalną nośnością, małym oporem tarcia i dobrą sztywnością. Przy łożyskach walcowych należy pamiętać, że komponenty tego rodzaju są wrażliwe na błędy współosiowości wału oraz oprawy — i to nawet na te błędy, które są wręcz niewielkie.
Łożyska walcowe to modele rozłączne. Co to oznacza? Otóż to, że poszczególne elementy łożyska można montować niezależnie od siebie, co oczywiście ułatwia samą instalację. Dodatkowo w standardowych rozwiązaniach oba pierścienie można ciasno pasować.
Wśród łożysk walcowych dostępne są modele jednorzędowe, dwurzędowe oraz wzdłużne. Jednorzędowe to komponenty z jednym rzędem elementów tocznych, a dwurzędowe z dwoma rzędami wałeczków. Wzdłużne natomiast to łożyska przystosowane do pracy w aplikacjach, w których występują duże obciążenia osiowe.
Między sobą poszczególne łożyska walcowe różnią się także konfiguracją obrzeży bocznych pierścieni. Do najpopularniejszych zalicza się modele typu NU, N, NJ, NF, NUP oraz NP. W przypadku dwurzędowych rozwiązań natomiast najczęściej wykorzystuje się modele typu NNU i NN.
NU i N to podobne do siebie rozwiązania. W przypadku NU otrzymujemy łożyska walcowe składające się z pierścienia zewnętrznego z dwoma stałymi obrzeżami i wewnętrznego bez obrzeży. Odwrotna sytuacja jest przy modelach typu N: dwa obrzeża ma pierścień wewnętrzny, zewnętrzny natomiast jest ich pozbawiony. Taka konstrukcja umożliwia osiowe przemieszczenie wału w dwóch kierunkach względem obudowy.
Modele typu NJ mają pierścienie zewnętrzne z dwoma stałymi obrzeżami i pierścienie wewnętrzne z jednym obrzeżem. Odwrotną sytuację można zauważyć w łożyskach typu NF. Zarówno łożyska NJ, jak i NF przejmują duże obciążenia poprzeczne i niewielkie wzdłużne, ale tylko z jednego kierunku. Osiowe siły przejmują przeciwległe obrzeża pierścienia zewnętrznego oraz wewnętrznego.
Walcowe łożyska typu NUP to modele składające się z pierścienia zewnętrznego z dwoma stałymi obrzeżami, pierścienia wewnętrznego z jednym obrzeżem i dodatkowego pierścienia bocznego. Taka konstrukcja pozwala ustalać położenie wzdłużne wału w dwóch kierunkach. Łożyska NUP przenoszą obciążenia poprzeczne oraz małe wzdłużne w obu kierunkach.
Łożyska walcowe NP składają się z pierścienia wewnętrznego z dwoma stałymi obrzeżami, pierścienia zewnętrznego z jednym stałym obrzeżem i ze swobodnego pierścienia kołnierzowego. Takie komponenty przejmują duże siły promieniowe i niewielkie osiowe dwukierunkowe.
Jakie jest zastosowanie łożysk walcowych? W takim wykonaniu łożyska toczne doskonale sprawdzą się w przekładniach, dźwigach, wrzecionach pracujących w obrabiarkach, mechanizmach wysokoobrotowych, pompach czy nożycach. Nierzadko wykorzystuje się je w maszynach górniczych, urządzeniach stosowanych przez branżę energetyczną, elektrownie wiatrowe czy przetwórstwo kruszyw. Ponadto łożyska walcowe to idealne rozwiązanie dla przeróżnych konstrukcji stalowych, przekładni planetarnych czy walcowni.
